عند النظر في تكامل صمام الملف اللولبي البخاري في نظام فراغ ، يتم تشغيل العديد من التعديلات والاعتبارات الحاسمة. بصفتنا مورد صمام الملف اللولبي البخاري ، فإننا نتفهم التعقيدات التي ينطوي عليها تكييف هذه الصمامات لتطبيقات الفراغ ، وفي منشور المدونة هذا ، سوف نتعمق في الجوانب الرئيسية التي تحتاج إلى الاهتمام.
فهم أساسيات صمامات الملف اللولبي البخاري وأنظمة الفراغ
صمامات الملف اللولبي البخاري عبارة عن أجهزة تعمل بالكهروميكانيكية المستخدمة للتحكم في تدفق البخار في العمليات الصناعية المختلفة. إنهم يعملون باستخدام تيار كهربائي لتشغيل الملف اللولبي ، والذي بدوره يفتح أو يغلق الصمام. من ناحية أخرى ، تم تصميم أنظمة الفراغ لإنشاء ضغط أقل من الضغط الجوي والحفاظ عليه. يتطلب مزيج من هذين النظامين دراسة متأنية بسبب الاختلافات الكبيرة في ظروف التشغيل.
التعديلات في تصميم الصمام
آليات الختم
أحد التعديلات الأكثر أهمية عند استخدام صمام الملف اللولبي البخاري في نظام الفراغ هو آلية الختم. في تطبيق البخار العادي ، تم تصميم الصمام لمنع البخار من التسرب إلى البيئة المحيطة. ومع ذلك ، في نظام الفراغ ، يجب أن يمنع الصمام الهواء من التسرب إلى النظام ، مما قد يعطل الفراغ.
قد لا تكون مواد الختم التقليدية المستخدمة في صمامات الملف اللولبي البخاري مناسبة لتطبيقات الفراغ. على سبيل المثال ، قد تفوق بعض الأختام المطاطية في بيئة فراغ ، مما يؤدي إلى إطلاق الغازات التي يمكن أن تلوث النظام وتقليل جودة الفراغ. لذلك ، من الضروري استخدام المواد التي لديها معدلات انخفاض في الغموض ، مثل البوليمرات الفلورية أو الأختام المعدنية. يمكن أن توفر هذه المواد ختمًا أكثر موثوقية وتضمن سلامة نظام الفراغ.
بناء الجسم الصمام
يحتاج بناء جسم الصمام أيضًا إلى تعديله لتحمل التفاضل الضغط بين الجانب الفراغي والجانب الجوي. في نظام الفراغ ، قد يعاني الصمام اختلاف كبير في الضغط ، والذي يمكن أن يسبب التوتر على جسم الصمام. لمنع التشوه أو الفشل ، يجب أن يكون جسم الصمام مصنوعًا من مواد ذات قوة عالية ومقاومة جيدة للتآكل ، مثل الفولاذ المقاوم للصدأ.
بالإضافة إلى ذلك ، يجب أن يقلل تصميم جسم الصمام إلى الحد الأدنى من المساحات الميتة حيث يمكن أن تتراكم الغازات. يمكن لهذه المساحات الميتة فخ الغازات وتجعل من الصعب تحقيق فراغ عالي الجودة والحفاظ عليه. يمكن أن يساعد تصميم جسم الصمامات السلس والبسيط في تقليل هذه المشكلات وتحسين أداء الصمام في نظام فراغ.
تعديلات النظام الكهربائي والتحكم
تصميم الملف اللولبي
لفائف الملف اللولبي مكون حاسم في صمام الملف اللولبي البخاري ، وقد يلزم تعديل تصميمه لتطبيقات الفراغ. في بيئة فراغ ، يمكن أن يكون تبديد حرارة الملف اللولبي مختلفًا عن ذلك في جو طبيعي. نظرًا لوجود هواء أقل لتحمل الحرارة ، فقد يرتفع الملف إذا لم يكن مصممًا بشكل صحيح.
لمعالجة هذه المشكلة ، قد يلزم تصميم ملف الملف اللولبي باستخدام مقياس سلك أكبر أو آلية تبريد أكثر كفاءة. بالإضافة إلى ذلك ، يجب اختيار مواد العزل المستخدمة في الملف للحصول على معدلات انخفاض في الغموض لمنع تلوث نظام الفراغ.
توافق نظام التحكم
يجب أن يكون نظام التحكم في صمام الملف اللولبي البخاري متوافقًا مع نظام الفراغ. في بعض الحالات ، قد يتطلب نظام الفراغ نوعًا محددًا من إشارة التحكم أو خوارزمية تحكم أكثر دقة. على سبيل المثال ، قد يحتاج نظام الفراغ إلى صمام لفتح وإغلاق سريع للحفاظ على فراغ مستقر ، والذي يتطلب نظام تحكم يمكنه الاستجابة بسرعة لإشارات التحكم.
من المهم التأكد من أن نظام التحكم في صمام الملف اللولبي البخاري يمكنه التواصل بفعالية مع وحدة التحكم في نظام الفراغ. قد يتضمن ذلك استخدام بروتوكولات واجهات اتصال متوافقة لضمان تشغيل سلس.
اختبار الأداء والتحقق منه
اختبار تسرب الفراغ
قبل تثبيت صمام الملف اللولبي البخاري المعدل في نظام فراغ ، من الضروري إجراء اختبار تسرب الفراغ. يساعد هذا الاختبار على ضمان أن الصمام يلبي معايير تكامل الفراغ المطلوبة. هناك عدة طرق لاختبار تسرب الفراغ ، مثل طريقة الكشف عن تسرب طيف كتلة الهيليوم ، وهي طريقة حساسة ودقيقة للغاية لاكتشاف التسريبات الصغيرة.
أثناء اختبار التسرب ، يتم وضع الصمام في غرفة فراغ ، ويتم إدخال غاز الهيليوم حول الصمام. إذا كان هناك تسرب في الصمام ، فسيقوم غاز الهيليوم بالدخول إلى غرفة الفراغ ، ويمكن لمطياف الكتلة اكتشاف وجود الهيليوم وتحديد موقع وحجم التسرب.
اختبار الأداء في ظل ظروف الفراغ
بالإضافة إلى اختبار التسرب ، يجب أيضًا اختبار الصمام في ظل ظروف الفراغ الفعلية لتقييم أدائها. ويشمل ذلك اختبار أوقات فتح وإغلاق الصمام ، ومعدل التدفق ، وانخفاض الضغط تحت مستويات فراغ مختلفة. يمكن أن تساعد نتائج الاختبار في التحقق من أن الصمام يلبي مواصفات التصميم ويمكن أن يعمل بشكل موثوق في نظام الفراغ.
التطبيقات والفوائد
التطبيقات
الصمامات اللولبية البخارية المعدلة لأنظمة الفراغ لها مجموعة واسعة من التطبيقات في مختلف الصناعات. على سبيل المثال ، في صناعة تصنيع أشباه الموصلات ، تُستخدم أنظمة الفراغ لإنشاء بيئة نظيفة ومسيطر عليها لتصنيع أجهزة أشباه الموصلات. يمكن استخدام صمامات الملف اللولبي البخاري للتحكم في تدفق البخار في عمليات التنظيف والحفر ، مما يضمن التحكم الدقيق والنتائج عالية الجودة.
في صناعة الأغذية والمشروبات ، يتم استخدام أنظمة الفراغ للتغليف والحفاظ عليها. يمكن استخدام صمامات الملف اللولبي البخاري للتحكم في عملية تعقيم البخار ، مما يساعد على ضمان سلامة وجودة المنتجات.
فوائد
باستخدام صمام الملف اللولبي البخاري في نظام فراغ يوفر العديد من الفوائد. أولاً ، يوفر تحكمًا دقيقًا في تدفق البخار ، وهو أمر ضروري للعديد من العمليات الصناعية. ثانياً ، يمكن أن يحسن كفاءة نظام الفراغ عن طريق تقليل خطر تسرب الهواء والتلوث. أخيرًا ، يمكن أن يعزز موثوقية النظام ومتانة النظام ، مما يقلل من تكاليف الصيانة والتعطل.
خاتمة

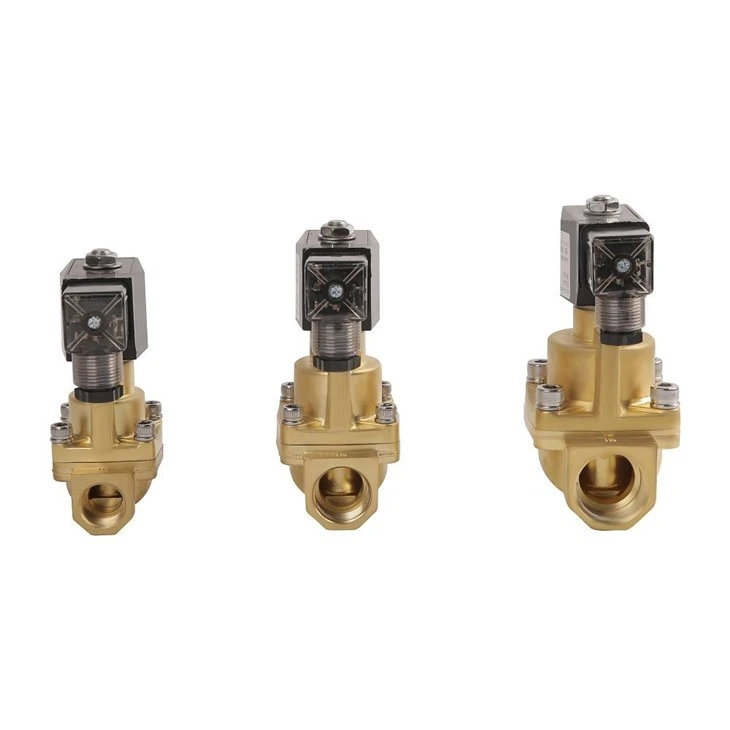

في الختام ، يتطلب استخدام صمام الملف اللولبي البخاري في نظام فراغ العديد من التعديلات في تصميم الصمام ، وأنظمة التحكم الكهربائية والتحكم ، واختبار الأداء. كمورد لصمام الملف اللولبي البخاري ، لدينا الخبرة والخبرة لتوفير صمامات عالية الجودة مصممة خصيصًا لتطبيقات الفراغ. ملكناثنائي الصمام الملف اللولبي البخاريهو خيار رائع للأنظمة الفراغية ، مما يوفر أداءً موثوقاً به ومراقبة دقيقة.
إذا كنت مهتمًا بمعرفة المزيد عن صمامات الملف اللولبي البخاري لأنظمة الفراغ أو لديك أي أسئلة حول التعديلات المطلوبة ، فلا تتردد في الاتصال بنا. نحن على استعداد دائمًا لمساعدتك في العثور على أفضل حل لتطبيقك المحدد.
مراجع
- "كتيب تقنية الفراغ" لبيتر فايفر
- "الصمامات الصناعية: الاختيار ، المواصفات ، والتغيير" بقلم ديفيد دبليو براون
